錨索護套
技術領域
本實用新型涉及煤礦巷道內的錨索防護裝置，該裝置可在錨索斷裂時起到緩沖作用。
背景技術
錨網支護給煤礦巷道支護帶來了極大的方便，但是由于周期來壓、頂板壓力大、錨索質量等特殊原因斷錨索事故也時有發生，有時會對工作造成傷害。因此，有必要為錨索設置防護裝置，起緩沖作用，以有效的減小錨索突然斷裂帶來的沖擊，從而避免斷錨索事故傷人。
發明內容
本實用新型要解決的技術方案是提供一種能夠在錨索斷裂時起緩沖作用的錨索護套。
為解決上述技術問題，本實用新型一種錨索護套，包括套管和鋼絲防護繩，套管前端設置有連接板，連接板上開有小孔，鋼絲防護繩的兩端分別連接固定有金屬鉤，鋼絲防護繩從連接板的小孔穿過。將錨索護套的套管套在巷道錨索上，兩個金屬鉤掛在兩邊鋼帶上。這是一個簡易裝置，可以隨著巷道的采動而移動。
鋼絲防護繩端部設置有鋼絲繩卡，通過該鋼絲繩卡與金屬鉤連接。鋼絲繩卡用來調節鋼絲繩的長度。
本實用新型采用在錨索上加裝護套，在錨索突然斷裂時，套在錨索外的套管會對錨索起緩沖作用，可以很好的卸載錨索突然斷裂帶來的巨大沖力，使意外傷害的程度降低到最小。其次，本裝置結構簡單，操作方便，經久耐用，還可以再利用。
附圖說明
以下結合附圖和具體實施方式對本實用新型進一步詳細說明。

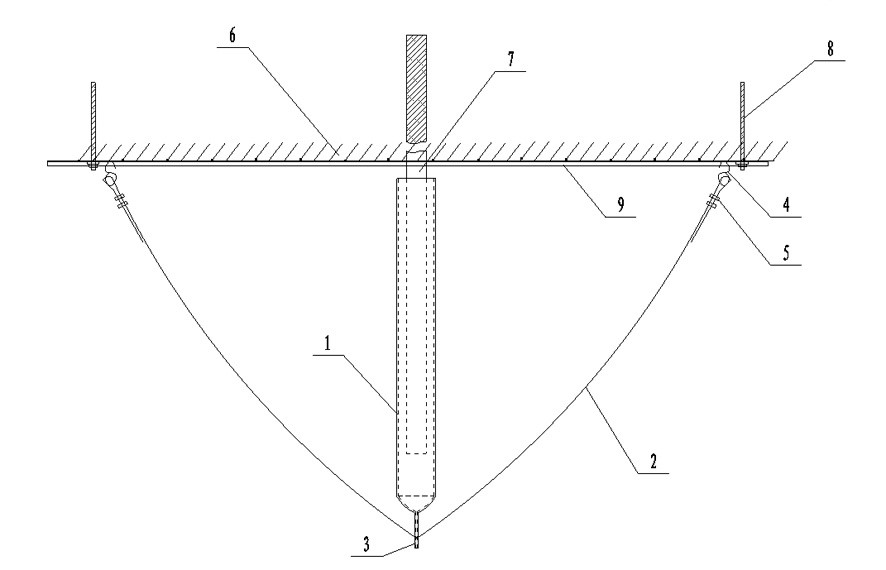

圖1是本實用新型錨索護套的結構及使用時的示意圖；
圖中：1-套管，2-鋼絲防抖繩，3-連接板，4-金屬鉤，5-鋼絲繩卡，6-頂板，7-錨索，8-錨桿，9-鋼帶。
具體實施方式
如圖1所示，一種錨索護套，包括套管1和鋼絲防護繩2，套管1前端設置有連接板3，連接板3上開有小孔，鋼絲防護繩2的兩端分別連接固定有金屬鉤4，鋼絲防護繩2從連接板3的小孔穿過。
鋼絲防護繩2端部設置有鋼絲繩卡5，通過該鋼絲繩卡5與金屬鉤4連接。
本實用新型提供一種具體的制備方法。套管1采用637.5px長，內徑為50px的鋼管制作，用一根長2500px的8mm鋼絲繩作為鋼絲防護繩2。將鋼管一端經過高溫加熱鍛壓成扁平狀作為連接板3，在連接板3上開一個10mm的圓孔，將鋼絲繩從圓孔穿過，鋼絲強的端部用8mm鋼絲繩卡5固定，并固定金屬鉤4。8mm鋼絲繩的拉斷力最小是31200牛，最大是42900牛。金屬鉤4的承壓力最小是32000牛，最大是43000牛。
巷道支護時，在頂板6上打入錨索7和錨桿8，將錨索護套的套管1套在巷道錨索7上，兩個金屬鉤4掛在兩邊鋼帶9上。
權利要求書
1、一種錨索護套，其特征在于：包括套管1和鋼絲防護繩2，套管1前端設置有連接板3，連接板3上開有小孔，鋼絲防護繩2的兩端分別連接固定有金屬鉤4，鋼絲防護繩2從連接板3的小孔穿過。
2、根據權利要求1所述的錨索護套，其特征在于：鋼絲防護繩2端部設置有鋼絲繩卡5，通過該鋼絲繩卡5與金屬鉤4連接。
說明書摘要
本實用新型公開了一種能夠在錨索斷裂時起緩沖作用的錨索護套。包括套管和鋼絲防護繩，套管前端設置有連接板，連接板上開有小孔，鋼絲防護繩的兩端分別連接固定有金屬鉤，鋼絲防護繩從連接板的小孔穿過。將錨索護套的套管套在巷道錨索上，兩個金屬鉤掛在兩邊鋼帶上。這是一個簡易裝置，可以隨著巷道的采動而移動。鋼絲防護繩端部設置有鋼絲繩卡，通過該鋼絲繩卡與金屬鉤連接。本實用新型采用在錨索上加裝護套，在錨索突然斷裂時，套在錨索外的套管會對錨索起緩沖作用，使意外傷害的程度降低到最小，本裝置結構簡單，操作方便，經久耐用，還可以再利用。
說明書附圖
圖1
